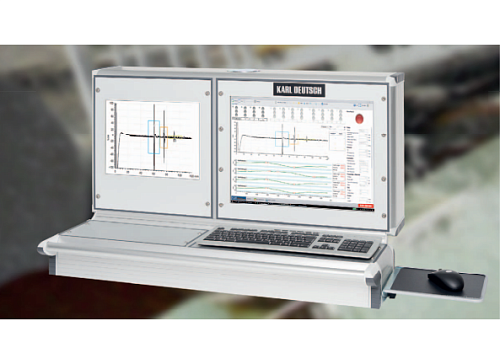

ECHOSCOPE 1170 многоканальный электронный дефектоскоп

ECHOSCOPE 1170 многоканальный электронный дефектоскоп для ультразвукового контроля

УЗК система ECHOSCOPE 1170 Basic — это модульный электронный ультразвуковой дефектоскоп, смонтированный на 10-дюймовую стойку высотой 17,6 см. На стойку крепится главный модуль с возможностью расширения до трех модулей.

Каждый модуль УЗК имеет 4 мультиплексных, независимо настраиваемых канала для раздельно-совмещенных или совмещенных преобразователей. Максимальную частоту следования импульсов 8 кГц можно произвольно распределить по четырем каналам, тем самым средняя максимальная частота следования импульсов будет равна 2 кГц. Один из четырех каналов каждого модуля может одновременно делать замеры, поэтому, если используется несколько модулей, возможна параллельная работа мультиплексных каналов. На главный модуль поступают данные с каждого отдельного канала, он их конфигурирует и контролирует программу цикла.

Дополнительная информация

Версии без ПК-модуля и без ПО:
• ECHOSCOPE 1170 OEM, 4 канала
• ECHOSCOPE 1170 OEM, 8 каналов
• ECHOSCOPE 1170 OEM, 12 каналов

Версии с ПК-модулем и ПО ECHOVIEW:
• ECHOSCOPE 1170, 4 канала, плановый контроль (A-скан)
• ECHOSCOPE 1170, 4 канала, ленточная диаграмма
• ECHOSCOPE 1170, 4 канала, C-сканирование
• ECHOSCOPE 1170, 8 каналов, плановый контроль (A-скан)
• ECHOSCOPE 1170, 8 каналов, ленточная диаграмма
• ECHOSCOPE 1170, 8 каналов, C-сканирование
• ECHOSCOPE 1170, 12 каналов, плановый контроль (A-скан)
• ECHOSCOPE 1170, 12 каналов, ленточная диаграмма
• ECHOSCOPE 1170 12 каналом, C-сканирование
